A propos

Rey Scan Sàrl est une société spécialisée dans la création de plans servant à la rénovation de bâtiments, maisons, chalets, granges et autres.

 ​

A l'aide des différentes technologies présentes sur le marché, il est désormais possible d'effectuer des relevés 3D extérieur et intérieur de constructions en très peu de temps et bénéficiant d'un maximum de détails.

Ce genre de relevés permet de mieux planifier les travaux et ainsi éviter de mauvaises surprises durant la rénovation.

Venant du monde de la géomatique, nous sommes bien positionné pour vous fournir des résultats précis et fiables.




Laserscanning

Le laserscanning est un système de mesure permettant de mesurer des centaines de milliers de points par secondes. Grâce à cela, vous pouvez scanner une maison entière en seulement quelques heures. Les résultats obtenus avec un scanner 3D sont des nuages de points. Il nous faut par la suite les recaler afin d'obtenir un seul nuage. Une fois celui-ci établi, il nous faut l'importer dans un logiciel de dessin. En faisant des coupes dans ce nuage, il est dès lors possible de vectoriser les murs, les escaliers, les décrochements et tous les détails nécessaires à la création de plans ou de modèles.


Scan to BIM

Le scan to BIM consiste à créer un modèle 3D du bâtiment sur la base du nuage de points. Le modèle 3D est constitué de différents éléments de construction tels que présentés sur les logiciels BIM, soit: Murs, dalles, poutres, toits, etc..

​​

Cette méthode de travail présente énormément d'avantages car le client peut ainsi travailler directement dans son modèle 3D existant afin d'élaborer son projet de rénovation. Les modèles 3D sont livrés en format .pla directement depuis le logiciel Archicad avec lequel nous travaillons.



Scan to CAD

Ce procédé consiste à créer des plans 2D sur la base des mesures 3D prisent sur le terrain. Pour se faire il faut importer le nuage de points dans le logiciel de dessin et effectuer des coupes dans celui-ci afin de restituer les plans de l'existant. Il est possible de sortir:

  • Les plans d'étages

  • Les plans de coupes

  • Les plans de façades

Le Scan to CAD permet de mettre sur plan le fruit des murs ainsi que de sortir les épaisseurs des dalles et bien plus encore.


Image 6.jpg

Photogrammétrie

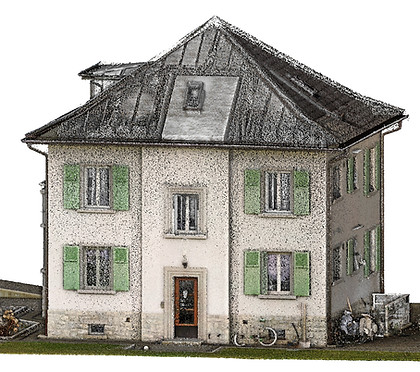

La photogrammétrie est une technique qui consiste à effectuer des mesures dans une scène, en utilisant la parallaxe obtenue entre des images acquises selon des points de vue différents. Sur la base des photos et à l'aide de puissants algorithmes, il est possible d'extraire des maillages texturés ou des nuages de points. Les relevés par drone peuvent également s'avérer très utiles afin de compléter les parties manquantes ou inaccessibles avec le scanner 3D tels que les toits d'immeubles.



Maillage

En combinant la méthode de photogrammétrie avec celle du laserscanning il devient possible de créer des maillages avec une excellente précision. Bien souvent lors de la création de maillages les angles de murs ou les bords de toits y sont mal représentés. En travaillant avec différentes technologies nous pouvons réduire cette imprécision et ainsi fournir des maillages de haute qualité.



Une fois le maillage réalisé il nous faut ajouter la texture de couleur sur celui-ci afin de créer un beau rendu. Les maillages texturés permettent d'avoir une scene réaliste d'un objet sur lequel il est possible de prendre des mesures. Ils permettent également la cération d'orthophotos.



Viewer

Le viewer permet de visualiser les photos capturées depuis le scanner. Du fait que les photos et les mesures soient prises depuis la même position, il est par consequent possible de prendre des cotes directement sur ces images.

Le viewer offre cette extra dimension qui ne figure pas sur les plans 2D. A l'aide de celui-ci on peut facilement positionner certains détails sur les plans tels que les prises électriques ou les interrupteurs. En vous rendant compte de l'état des lieux durant la prise des mesures vous comprendrez mieux si les côtes de hauteurs qui figurent sur les plans ont été prises directement sur la dalle ou sur le parquet.
