Introduction
Rey Scan Sàrl est une entreprise spécialisée dans la création de plans servant à la rénovation de bâtiments, maisons, chalets, granges, etc.
A l'aide des différentes technologies présentes actuellement sur le marché, il est désormais possible de procéder aux relevés 3D extérieur et intérieur de l'existant en très peu de temps et avec un maximum de détails.
Actuellement de plus en plus de bureaux travaillent avec ce genre de plans. Ils leurs permettent de mieux planifier les travaux et aussi d'éviter de mauvaises surprises durant la rénovation.
Venant du monde de la géomatique, nous sommes bien positionné pour vous fournir des résultats précis et fiables.
Laserscanning

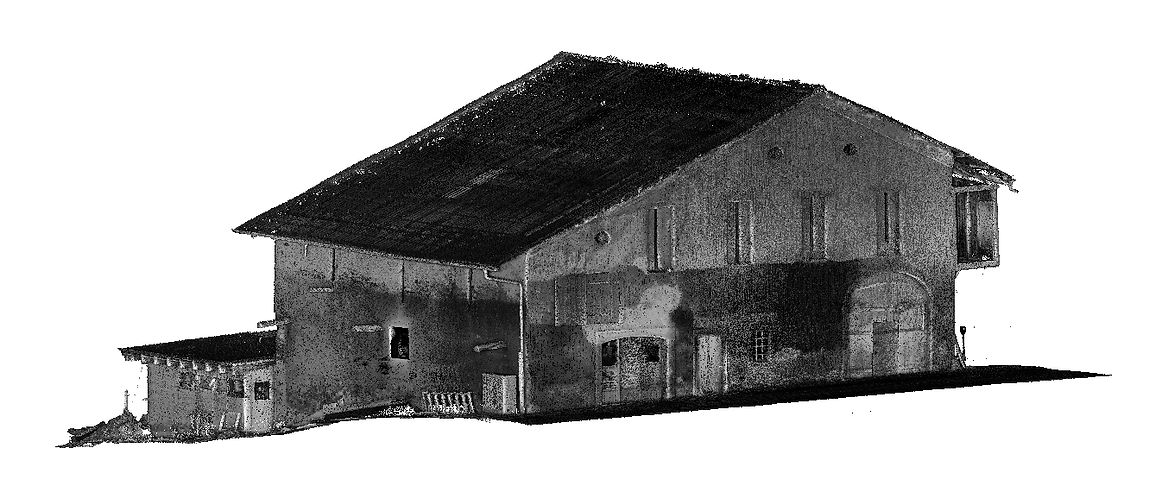

Le laserscanning est un système de mesure permettant de mesurer plusieurs centaines de milliers de points par secondes. Grâce à cela, vous pouvez scanner une maison entière en seulement quelques heures. Les résultats obtenus avec un scanner 3D sont des nuages de points. Il nous faut par la suite les recaler afin d'obtenir un seul nuage. Une fois celui-ci établi, il nous faut l'importer ou le lier dans un programme de dessin DAO. En faisant des coupes dans ce nuage, il est dès lors possible de vectoriser les murs, les escaliers, les décrochements et tous les détails nécessaires à la création de plans ou de models.
Idéal pour de la rénovation ou de la conservation de patrimoine.
Photogrammétrie
La photogrammétrie est une technique qui consiste à effectuer des mesures dans une scène, en utilisant la parallaxe obtenue entre des images acquises selon des points de vue différents. Sur la base des photos et à l'aide de puissant algorithmes qui se trouvent dans les logiciels de photogrammétrie il est ainsi possible de sortir des nuages de points ainsi que des maillages texturés. Les relevés par drone peuvent également s'avérer très utile afin de completer les parties manquantes ou inaccessibles avec le scanner 3D tels que les toits d'immeubles.
Scan to CAD
Ce procédé consiste à créer des plans 2D sur la base des mesures 3D prisent sur le terrain. Pour se faire il faut importer le nuage de points dans le logiciel de dessin et effectuer des coupes dans celui-ci afin de restituer les plans de l'existant. Il est possible de sortir:
-
Les plans d'étages
-
Les plans de coupes
-
Les plans de façades
Le Scan to CAD permet de mettre sur plan le fruit des murs ainsi que de sortir les épaisseur des dalles et bien plus encore.
Viewer
Le viewer permet de se mettre en vue de station du scanner. Lors de la prise des mesures, le scanner effectue une sorte de photo en intensité de gris ce qui permet de voir même dans le noir. Ayant prit les mesures et la photo depuis la même position il devient dès lors possible de mesurer directement sur cette photo. Le viewer offre cette extra dimension qui ne figure pas sur les plans 2D. Il à également pour avantage de pouvoir positionner certains détails sur les plans tels que les prises électriques ou les interrupteurs. En vous rendant compte de l'état des lieux durant la prise des mesures vous comprendrez également mieux si les côtes de hauteurs qui figurent sur les plans ont été prises directement sur la dalle ou sur le parquet, etc..
Maillage
En combinant la méthode de photogrammétrie avec la celle du laserscanning il devient possible de créer des maillages avec une précision admirable. Bien souvent lors de la création de maillages basés uniquement sur les photos les angles de murs sont mal représentés. En travaillant avec ces deux technologies nous pouvons minimiser un maximum cette imprécision et ainsi fournir des maillages avec très peu de bavures d'angles.
Scan to BIM
Le scan to BIM consiste à créer un model 3D du bâtiment sur la base du nuage de points. Le model 3D est constitué des différents éléments de construction tels que présenté sur les logiciels BIM, soit: Murs / Dalles / Poutres / Toit / etc..
Cette méthode de travail présente énormément d'avantages car le client peut ainsi travailler directement dans son model 3D existant afin d'élaborer son projet de rénovation. Les models 3D sont livré en format .pla ou .pln directement depuis le logiciel Archicad avec lequel nous travaillons.
